辊式矫直机的结构详解
人气:968 发布时间:2023-09-28

辊式矫直机的结构

   根据用途和结构的不同,辊式矫直机可分为板式辊式矫直机、型钢辊式矫直机和管材和棒材斜辊式矫直机。 辊式矫直机主要由电机、减速器、齿轮座、连接轴、矫直辊工作座等组成。

1536542781840196 1536543983869433

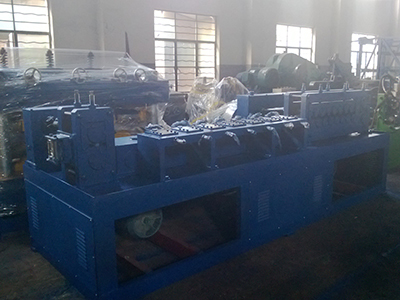

   板材矫直机:板材矫直机是根据矫直辊和调整方法设置的. 类型有平行辊矫直机、可调矫直辊挠度矫直机、斜辊矫直机等。

   平行辊矫直机:平行辊矫直机的上下两排矫直辊平行设置,下排辊固定,上排辊可独立调节。

   斜辊矫直机:矫直机的下排辊是固定的,上排辊安装在可调矫直的上机架中,上排辊可以调节成与下排辊形成斜面。

   可调矫正辊挠度矫直机:矫直机的支承辊被分段。

   型钢矫直机:在钢材生产过程中,具有复杂截面的钢材,如工字钢、槽钢和钢轨被冷却和矫直。 为了适应材料品种和规格更多的特点,型材矫直机中的矫直辊由辊和带有孔和槽的可拆卸辊套组成。 矫直辊套具有整体式和组合式。 组合式由几个辊环和垫圈组成,因此,通过匹配一组辊环和不同垫圈,可以矫直不同规格的同种钢材。 组合轴套主要用于矫直大型钢材,如工字钢、槽钢和钢轨。 根据矫直辊套在辊轴上的不同位置,钢矫直机在结构上分为悬臂矫直机和闭式矫直机。

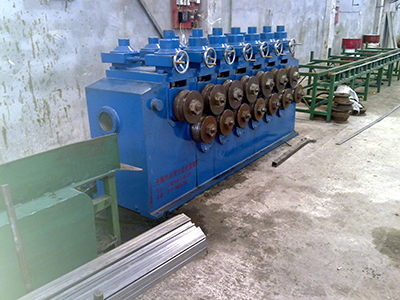

   悬臂矫直机(也称为开式矫直机) :悬臂矫直机是指矫直辊放置在机架的一侧,辊放置在辊悬臂上。  该矫直机具有操作、调节、维护和更换轴套等方便的特点. 然而,由于辊是悬臂式的,辊轴的两个支撑轴承受力不均匀,因此在过去,这种类型的矫直机主要用于矫直中小型型钢。

   闭式矫直机:闭式矫直机的矫直辊位于辊轴的两个轴承之间。 其结构特点是矫直辊位于中间位置,使得轴两端的承载能力均匀,底座刚性好,主要用于大型钢材的矫直。 缺点是操作者在生产中看不到钢材矫直,这给调整工作带来困难。 此外,更换辊套时拆卸和组装不方便,影响矫直机的工作效率。

   管棒材矫直机:用于矫直管材和棒材的辊式矫直机通常称为斜辊矫直机。 斜辊矫直机的矫直辊是倾斜放置的,当钻杆进入矫直机时,它不仅会向前移动,还会旋转。 在矫直过程中,通过反复弯曲和变形几个辊来矫直钻杆。 根据辊的数量,斜辊矫直机分为三个辊、五个辊、六个辊和七个辊。
